透氣型塑膠跑道施工指南
文章出處：世博銳
發表時間：2018-06-22 03:06:46

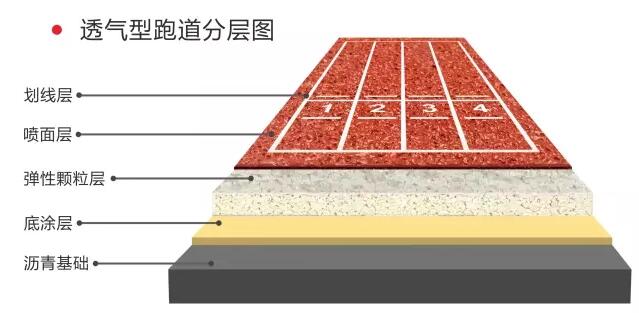

透氣型塑膠跑道
跨越體育 透氣型塑膠跑道采用國際田聯認可的復合結構，面層為PU顆粒或EPDM耐候性環保彩色顆粒，底層聚氨酯樹脂粘合的環保顆粒，符合國際比賽標準，標準厚度13mm。
透氣塑膠跑道施工指南

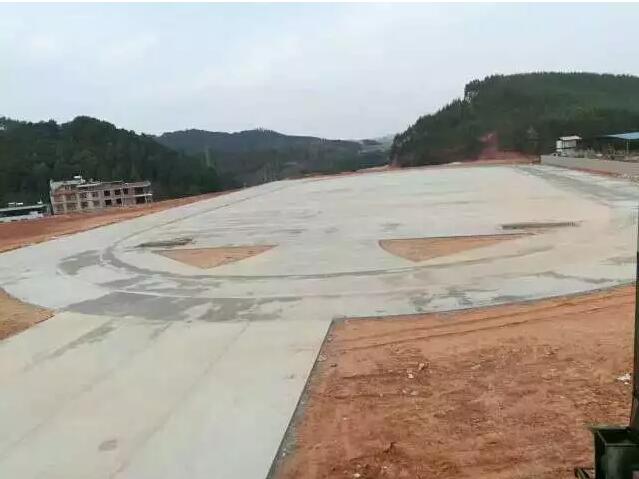

一、新水泥混凝土基礎
（1）基礎要求
強度：強度達建筑混凝土C25強度以上，
平整度：用3m直尺誤差≤3mm，
排水坡度：根據國際田聯場地標準，環形跑道的縱向坡度(跑進方向)應≤0.1％；橫向坡度(由外沿向內沿，垂直于跑進方向)應≤1％；其它區域按田賽或徑賽要求。場地設計應在內環開挖排水溝以排水。
養護：混凝土澆鑄后必須保水養護不少于7天，總養護期不少于28天。
（2）基礎處理
1、切割溫度伸縮縫 ：
混凝土厚度50mm 開切間距不大于3M*3M
切縫深度 40mm以上
厚度為80-100mm 開切間距不大于4M*4M
切縫深度 50mm以上
厚度為150mm 開切間距不大于4.8M*4.8M
切縫深度 60mm以上
厚度為200mm 開切間距不大于6M*6M
縫深度 70mm以上
面層鋼筋為非結構筋時應切斷，鋼絲網片需切斷。
2、酸洗
①磨平基礎表面，鏟除松散處
②以清水潤濕基面，用8%左右的稀鹽酸潑灑并洗刷基面，將表層的水泥浮灰、粉化物沖洗干凈
③用清水沖洗干凈，確保無鹽酸殘留，基面應無白色粉化物及浮松物
④晾干地面，圈劃出積水處并標記積水深度
二、舊混凝土基礎
二、舊混凝土基礎
（1）、基礎要求：同新混凝土基礎。
注意：若出現較多的板塊下沉、變形、開裂、建議重新鋪設，瀝青混凝土須厚于40mm，混凝土必須厚于80mm。
（2）、基礎處理：
施工工藝同新混凝土基礎。
三、瀝青基礎
（1）基礎要求
①無油污、無爛邊堆擠、無麻面
②無明顯輾軋輪印、無發軟起皮、松散浮土、波浪等現象
③新鋪裝的瀝青基礎要等15天保養后，做透氣型跑道可以7天保養
④壓實密實度不少于95%，平整度為3m直尺誤差小于3mm，平整度合格率大于90%
⑤有一定排水坡度，保證排水。
（2）基面處理：清掃清洗
清掃干凈后，用洗潔精或洗衣粉加清水清洗，再用清水沖干凈
含水率測試方法
含水率測試方法
（水泥基礎）
1、晴天高溫時段用1㎡的透明膠膜平鋪于基面，以膠帶封合好四周經2-4小時后，若薄膜內部呈結霧現象，則不宜施工，反之則可施工。
2、晴天高溫時段取干燥的報紙平鋪基面，再以不透水的板覆蓋上，隔3小時左右取出報紙，不易點燃，則基礎含水率過高，不宜施工。反之則可施工。
2、晴天高溫時段取干燥的報紙平鋪基面，再以不透水的板覆蓋上，隔3小時左右取出報紙，不易點燃，則基礎含水率過高，不宜施工。反之則可施工。
10mm顆粒底膠施工
1、鋪設彩色顆粒層之前先將地基基礎清掃干凈后，再在基礎面上刷一層底涂膠水方可鋪設。
施工時應一邊刷膠水一邊鋪彩色顆粒層。當膠水固化后再鋪設彩色顆粒層會影響粘結，不宜大面積涂膠后，再鋪顆粒層，應做到刷膠水多少面積，應立即鋪多少面積的顆粒。
2、彩色顆粒底層控制在10-11mm左右，材料配比為膠水∶彩色顆粒=1∶6。

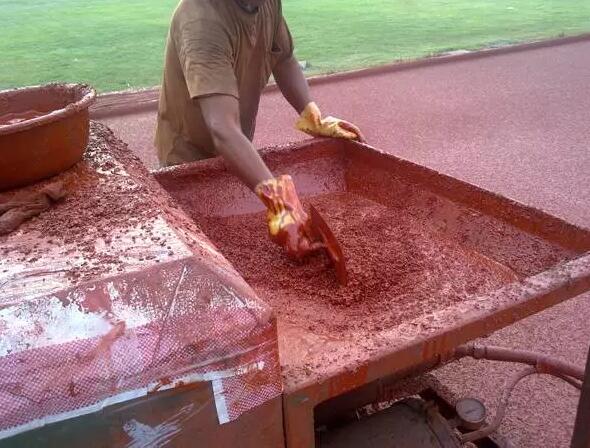

3、按上述配比將物料在沙漿拌和機中攪拌均勻，送現場進行機械（手工）攤鋪，控制好設計厚度，刮平壓實。一般3小時逐漸固化，第二天即完全固化。

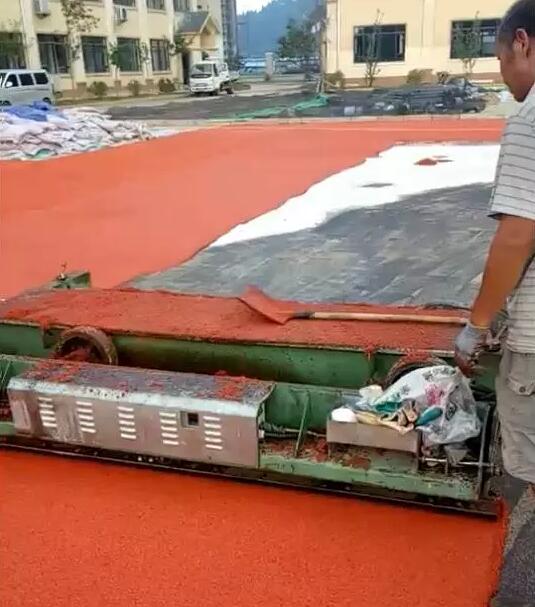

顆粒層攤鋪
4、底膠鋪設過程中，每塊場地同步制做測試試片4塊，采取4個不同的方位取樣，以便對該場地檢測使用，規格為400mm×400mm，厚度與現場鋪設的厚度要求相同。

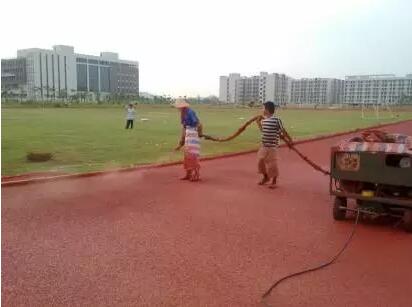

跑道面漆噴涂
跑道面漆噴涂
將面漆按［面漆A：面漆B：催化劑=1：2：(A+B)*(0.5-1)%）］攪拌均勻，加入與A+B等量的EPDM顆粒，（10-15）%的稀釋劑，再繼續攪拌均勻，然后將漿料倒入專業噴涂器里。
噴涂時噴嘴離地面應保持在1.5米以上，并不斷均勻地移動，以達到顆粒均勻散布，不可噴厚或漏噴（正反各噴一次，共兩次）

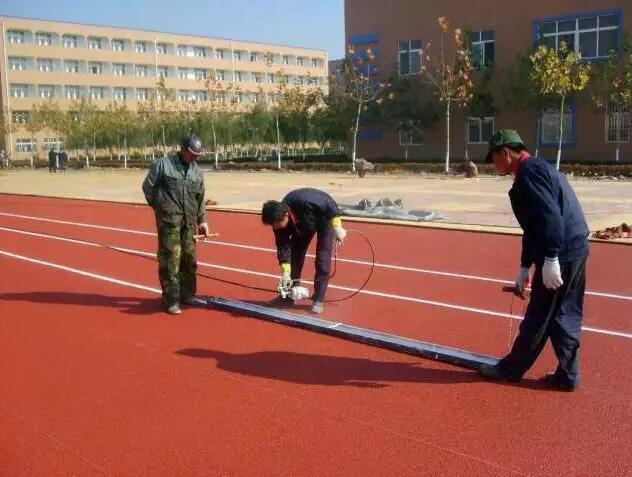

工藝線測量、定位、噴劃
測量：
1、施工線的測量要有專業人員使用符合國家標準的經緯儀，按工藝線要求為準進行測量。在寬度為50mm的工藝線中間測劃施工線，誤差小于5mm。
2、首先準確的測量施工線的點位，而后用墨線彈劃連接各點，成為清晰、準確的施工線。彎道施工線要制做和施工線相同的弧度板，然后以此板為標準連接彎道各點位，形成平滑、準確的彎道施工線。
3、施工線測劃完畢后要進行復查，復查結果誤差小于2/10000。如大于此誤差時應及時進行校正，確保施工線的準確性。
定位：
1、由技術部專業技術人員對場地進行測量，所使用的經緯儀、鋼卷尺等都需經過國家級檢測部門檢測合格的方可使用，準確計算溫改、尺改，確保測量的準確性，各標志線的位置距終點線的距離長度不允許出現負差，正差定小于1/10000。
2、硬度標準為邵A45—60。
3、橫向坡度不大于1/100，縱向坡度不大于1/1000。
4、平整度、橫向、縱向每3米為一測試點，用3米直尺測量無3mm以上凹面，或1米直尺測量無2mm以上的凹面為合格。測量直道時由起跑線一側向終點一側測量，彎道以半徑中心點為準向跑道做每5°一條放射線,每3米為一個標點進行平整度測量，不少于40個點。
5、將測量準確的標點用大頭針做好標記，每個點位之間的距離不超過1米。用噴線盒套入點線內進行噴漆。
噴劃：

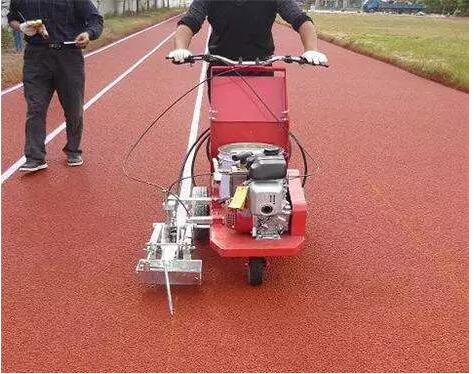

噴漆工按照“三槍”法噴涂油漆，即在噴線盒內噴漆時右邊一槍噴過，第二槍由左側噴回，中間噴一槍的方法，以保證所噴工藝線的色澤均勻，飽和油漆厚度一致，工藝線無虛邊，無鋸齒現象。（可使用跑道劃線機）
驗收要求及標準
驗收要求及標準
塑膠跑道的外觀要求
在驗收塑膠跑道時，首先需要查看的就是塑膠跑道的外觀。塑膠跑道顏色均勻一致，各種道線、點位線顏色均勻一致、清晰、鮮艷，無明顯虛邊。各種道線寬窄尺寸正確，分道線間的距離要準確一致，直道部分要平直，旁道部分要圓滑，無折線產生。跑道跑道的面層防滑顆粒大小要在2—3毫米之間，跑道表面顆粒均勻，無禿?，F(xiàn)象。跑道表面要干凈，接縫處要平滑，無明顯高低差。
塑膠跑道的厚度要求
根據田徑比賽對塑膠跑道的厚度要求，用于比賽的塑膠跑道的厚度不小于13mm，其它非比賽輔助區域塑膠厚度可以由供需雙方商定。
塑膠跑道的平整度要求
在任何方向和位置上，在每4米的丈量距離上不能超過6毫米的起伏，在每1米的丈量距離上不超過3毫米的起伏，而在不規則的一步丈量距離內不能超過1毫米的起伏，這是國際田聯的標準。我國的國家標準是，每3米丈量范圍內不能有超過3毫米的起伏，塑膠跑道平整度合格率不小于85％。
場地使用保養
1 塑膠跑道鋪設竣工后，保養維護7~10天后才可以進行正常使用。
2 塑膠跑道在具備相應的排水設施時，可全天候使用，且只可運動訓練和比賽使用，不適作其它用途。
3 塑膠跑道應避免有害物質的污染和劇烈的機械沖擊與摩擦，跑道上不準車輛行駛、堆壓重物和鋒利物品等。運動員必須穿專門的運動鞋或球鞋，運動鞋釘子長度不可超過9毫米，跳鞋不可超過12毫米，若運動鞋帶有較長的釘子時，則不允許在塑膠跑道上使用。
4 塑膠跑道應避免有機溶劑、化學藥品、煙蒂及其他火種，并隔離熱源。
5 應特別保護塑膠跑道的邊緣，不得任意掀動，如發現道牙損壞、起泡現象應及時通知施工單位進行修補，以免更嚴重的損壞發生。
6 應盡量避免塑膠跑道長期荷重，以免對跑道膠面造成損壞。
7 保持塑膠跑道的清潔，經常用水噴淋清洗，洗后膠面少量余水可用干布抹去。若塑膠跑道沾上了油污，可用10%氨水或洗滌劑、洗衣粉等擦洗干凈。
8 冬季使用塑膠跑道，如果遇到雨雪天氣應盡快清掃，發現結冰現象應避免使用硬物鏟除，以防損壞塑膠跑道，應使其自然融化。
